熱壓機電氣控制系統典型實例

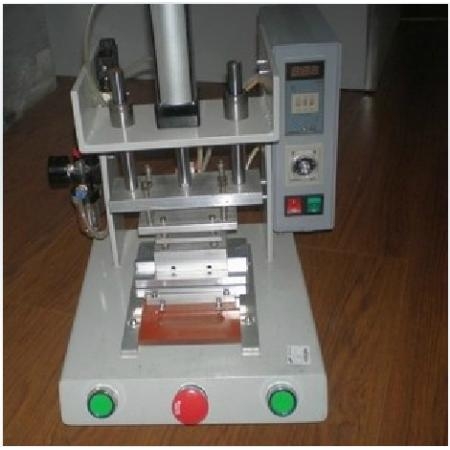

發布時間:2023-01-11T10:11:09更新時間:2023-01-11T10:10:53 瀏覽量:162熱壓機電氣控制管理方式是目前研究采用較多的控制器方式,其中又以繼電器進行控制和可編程控制器技術應用最為普及.本節內容主要通過介紹繼電器內部控制氣動系統的應用實例。大型熱壓機動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下,通過泵和油缸及各種液壓閥實現能量的轉換,調節和輸送,完成各種工藝動作的循環。200噸熱壓機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關,工作變形阻力大,泵的供液壓力和所消耗的功率也大,反之則小。東莞熱壓成型機基本投資省,占地面積小,日常維護和保養簡單。泵直接傳動系統中的液壓泵均按油壓機的最大工作速度和工作壓力選定,而油壓機在充液行程、回程、輔助工序和所需工作壓力較小時,液壓泵都得不到充分利用,尤其是大噸位的油壓機,其利用系數很低。因此,油壓機趨于將工作速度和工作壓力進行分級傳動。多層熱壓機適用于FPC(柔性線路板),HSC(斑馬紙),TAB與LCD及PCB的連接。 由于消費類電子產品中PCB或FPC的Pitch趨于細小化,傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。
液壓繼電器控制氣動系統的設計與應用
熱壓機的繼電器控制系統是一種電動手指控制系統,由帶觸點的低壓電器組成,如繼電器、行程開關、轉換開關等。
熱壓機繼電器控制系統的特點是動作狀態相對清晰,但系統回路復雜,控制過程難以改變和擴展,靈活性和通用性差。 主要適用于小型氣動順序控制系統。
1. 機熱壓機繼電器2梯形圖
梯形圖是利用電氣元件符號設計時序控制系統最常用的方法之一。其特點與電/氣操作原理圖相對應,并與豆圖進行比較。
梯形涼亭的一個例子如圖12-3所示。梯形涼亭的設計原則和特點如下:
①一個系統梯形圖網絡由多個梯級組成,每個學生輸出中國元素(繼電器線圈等)可構成作為一個梯級。
②每個梯級可由多個城市支路系統組成.每個支路最右邊的元素通常是通過輸出中國元素。
從上到下按行繪制3個梯形圖。兩側的垂直導線類似于電氣控制柜的電源線,稱為母線。
④每行從左到右,輸入接點始終排列在左側,并聯接點多的支路位于左端。
⑤各元件均用圖形語言符號可以表示,并按規定動作l順序畫出。
⑥ 各部件的圖形符號表示不工作時的狀態。
在組件的圖形符號旁邊放置字母符號。
⑧不需要真實表達接線端子和接線關系。
